合成祖母绿合成祖母绿的方法有二种：水热法和助熔剂法。一般情况下，由这两种方法合成的祖母绿的物理性质与天然祖母绿很接近，但由于生长方法不同其物性略有差别，由水热法生长的合成祖母绿其生长的环境、过程与天然 ...
|
合成祖母绿 合成祖母绿的方法有二种：水热法和助熔剂法。一般情况下，由这两种方法合成的祖母绿的物理性质与天然祖母绿很接近，但由于生长方法不同其物性略有差别，由水热法生长的合成祖母绿其生长的环境、过程与天然祖母绿在自然界中的生成相类似，故其物理性质与天然祖母绿在相同的范围内，而由助熔剂法生长的合成祖母绿，其折射率、双折射串与密度都较天然祖母绿小。内部包体特征无疑是鉴别合成祖母绿最有力的证据。 1.水热合成法祖母绿 显微镜下可以见到的典型包体有籽晶片、钉状包裹体、铂金属片等。用于合成技术的籽晶，可以是天然的无色绿柱石，也可以是水热法生长出来的绿色合成祖母绿。显微镜下可见到籽晶残留物的微小不透明片晶，籽晶的周围还分布有云雾状的两相包体，还能观察到籽晶与以后生长的晶体之间的大致平直的界线，或籽晶与后生晶体具有特征的包体以及包体生长截断等现象，有时还可见生长纹（如下图中的“水波纹”）和色带，大多数与籽晶片平行。

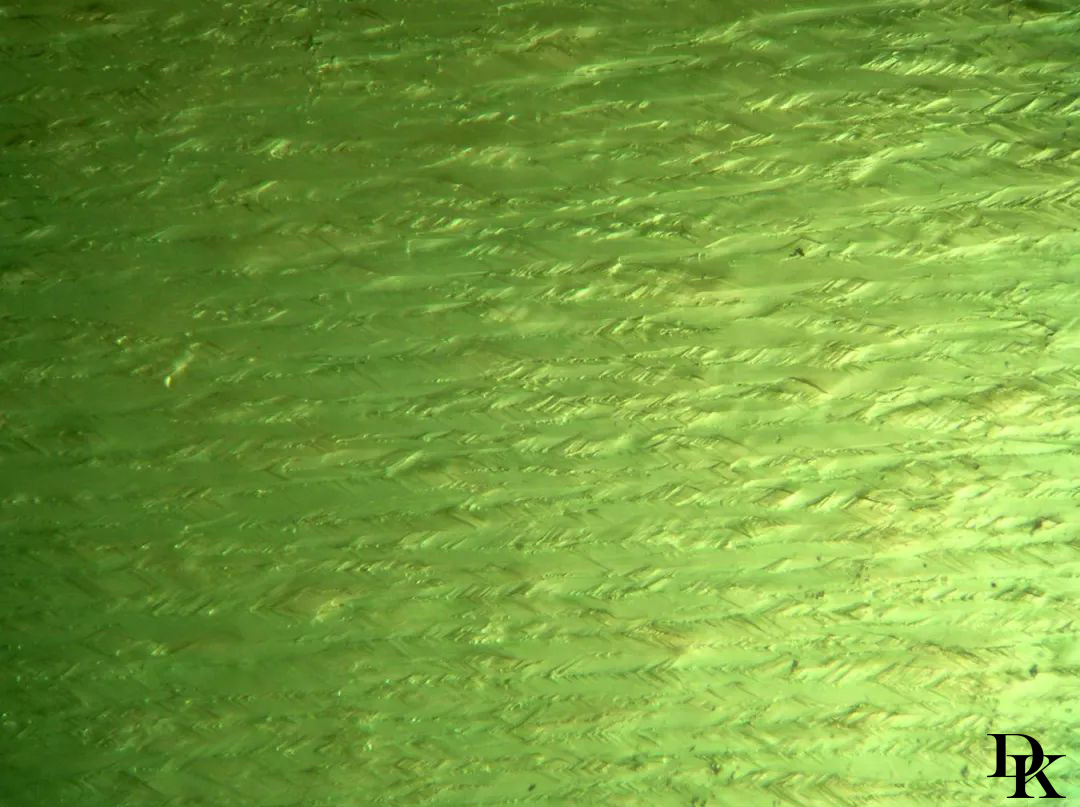

（合成祖母绿中的“水波纹”） 钉状包裹体是典型的两相包体，其上部呈片状产出的钉头是由硅铍石片状晶体构成的；钉身是由细长的圆锥型空管组成，这些钉状包裹体大致定向排列，如下图。

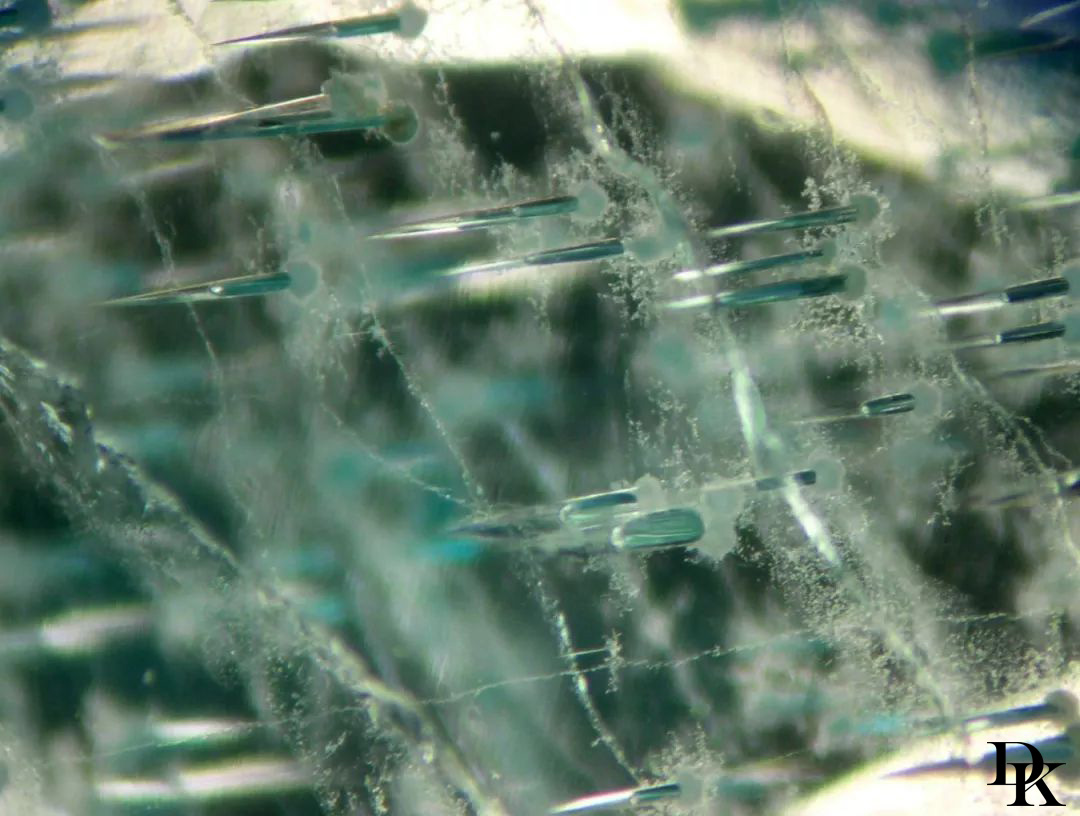

(合成祖母绿的中钉状包体) 铂金属片是由合成用的坩埚上剥落的，多呈三角形、六边形，不透明，在反射光中具有亮银白色的金属光泽。 2.助熔剂法合成祖母绿 典型包裹体是羽状体，呈云翳状或花边状，看上去象飘动的窗纱，由残余的助熔剂小滴或孔洞组成，一些粗大助熔剂包裹体则呈阶梯状，见下图。

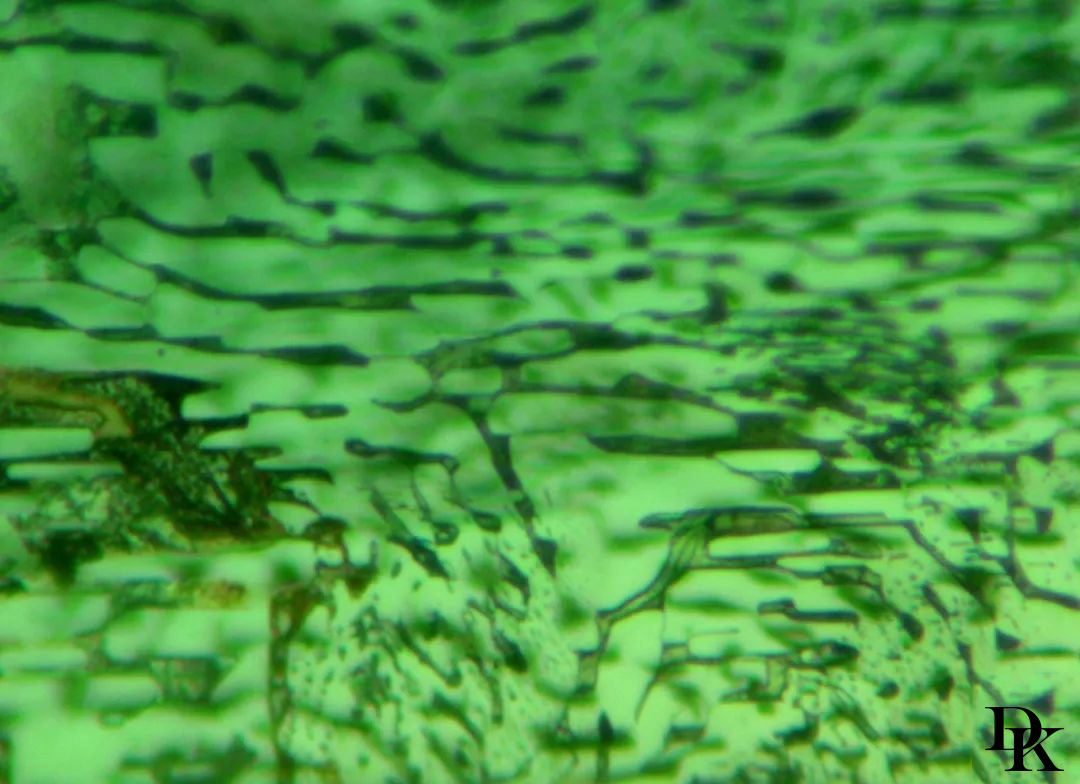

（合成祖母绿中的助熔剂残余） 除了助熔剂残余，还常常见到一些平行的带或线条，呈平直状，或是一致伸向六面棱柱面，或是都与棱柱面成一角度，也可交叉成六边形状。另外，还可见到无色透明晶形完整的硅铍石晶体，以及不透明银白色具有金属光泽的铂片。助熔剂法合成祖母绿中，也能见到籽晶片的痕迹。 |
